La iluminación en nuestros hogares va más allá de un simple interruptor de encendido/apagado. Con la instalación de un conmutador y un cruzamiento, puedes controlar una misma luminaria desde múltiples puntos, ofreciendo comodidad y funcionalidad en espacios amplios o pasillos largos. Esta guía te proporcionará los esquemas de cableado detallados y los pasos necesarios para realizar estas instalaciones de forma segura y eficiente.
Seguridad Primero: Precauciones Esenciales
Trabajar con electricidad requiere la máxima precaución. Sigue estos consejos antes de iniciar cualquier manipulación:
- Desconecta la Corriente: Siempre corta el suministro eléctrico general desde el cuadro principal antes de tocar cualquier cable. Verifica con un multímetro o buscapolos.
- Herramientas Aisladas: Utiliza herramientas con mangos aislados y en buen estado.
- Identificación de Cables: Conoce la codificación de colores estándar: Fase (negro, marrón, gris), Neutro (azul), Tierra (verde/amarillo).
- Si Tienes Dudas: Ante cualquier incertidumbre, consulta a un electricista profesional.
Consejo Importante: Planifica tu Circuito
Antes de cablear, dibuja un esquema sencillo de tu instalación. Esto te ayudará a visualizar dónde irá cada interruptor y cómo se conectarán los cables, minimizando errores.

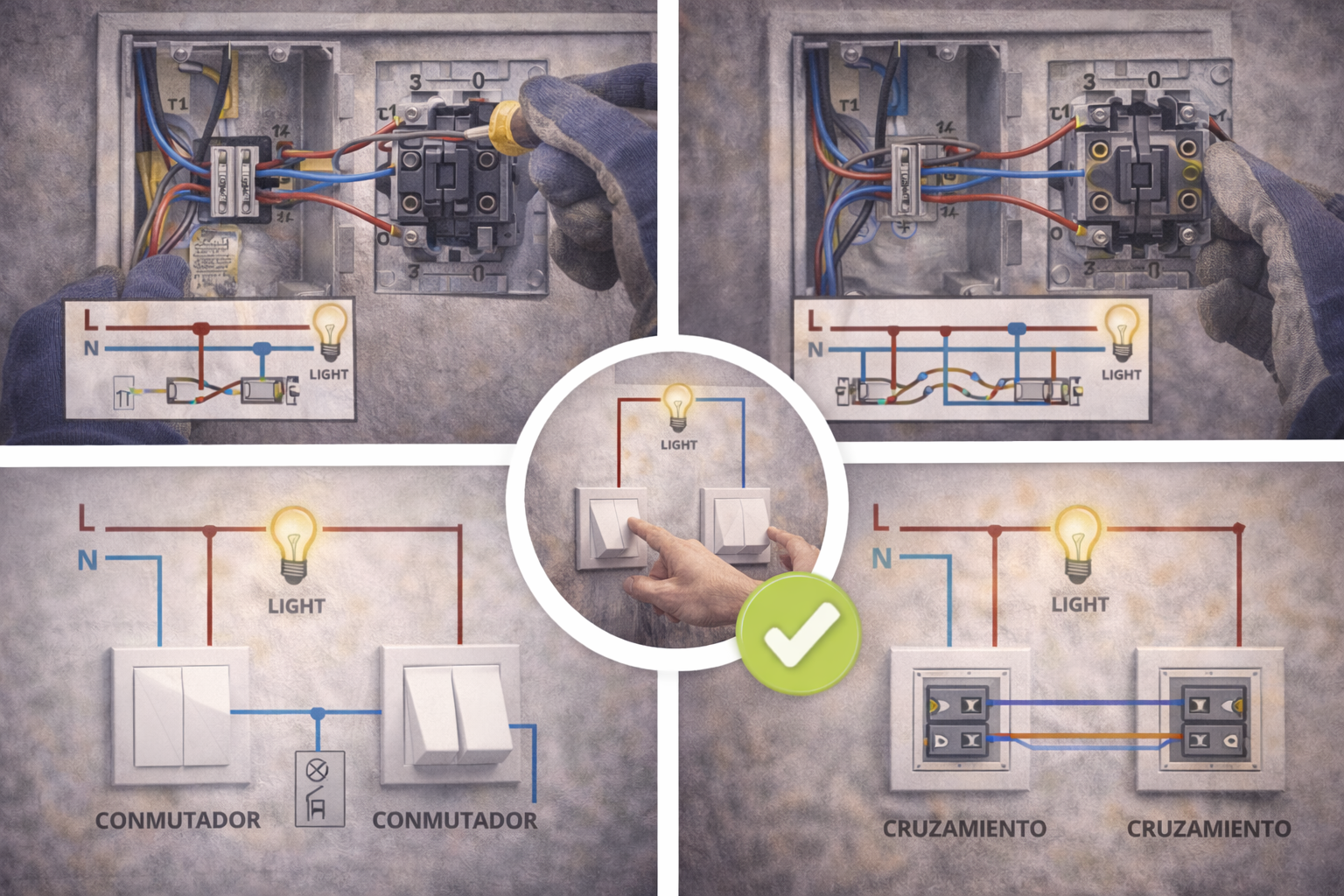

El Conmutador (Interruptor de 3 Vías): Control desde Dos Puntos
Un conmutador permite encender o apagar una luz desde dos ubicaciones diferentes. Es ideal para pasillos, escaleras o habitaciones grandes con dos entradas. Cada conmutador tiene tres terminales: uno común (L o P) y dos de retorno (1 y 2).
Paso a Paso: Cableado de Conmutadores
Para esta instalación, necesitarás dos conmutadores y cables de fase, neutro y tierra.
Esquema de Cableado (Conmutador Sencillo)
Este esquema describe cómo conectar dos conmutadores para controlar una única luminaria.
| Componente | Terminal | Conexión |
|---|---|---|
| Primer Conmutador | Común (L/P) | Cable de Fase de la instalación |
| Retorno 1 | Cable de ida y vuelta al Retorno 1 del Segundo Conmutador | |
| Retorno 2 | Cable de ida y vuelta al Retorno 2 del Segundo Conmutador | |
| Segundo Conmutador | Común (L/P) | Cable a la Luminaria (entrada de fase de la bombilla) |
| Retorno 1 | Cable de ida y vuelta al Retorno 1 del Primer Conmutador | |
| Retorno 2 | Cable de ida y vuelta al Retorno 2 del Primer Conmutador | |
| Luminaria | Entrada de Fase | Cable desde el Común del Segundo Conmutador |
| Entrada de Neutro | Cable de Neutro de la instalación | |
| Tierra (carcasa metálica) | Cable de Tierra de la instalación (si aplica) |
Colores de cable estándar: Fase (marrón/negro/gris), Neutro (azul), Tierra (verde/amarillo). Los cables de ida y vuelta (retornos) pueden ser de cualquier color que no sea fase, neutro o tierra para evitar confusiones, a menudo blanco o gris.
El Cruzamiento (Interruptor de 4 Vías): Control desde Tres o Más Puntos
Cuando necesitas controlar una luz desde tres o más puntos (por ejemplo, en un salón muy grande, una escalera con varios descansillos, o un pasillo largo), el interruptor de cruzamiento entra en juego. Siempre se instala entre dos conmutadores. Un cruzamiento tiene cuatro terminales: dos de entrada (para los retornos de un conmutador) y dos de salida (para los retornos del siguiente conmutador o cruzamiento).
Paso a Paso: Cableado de Conmutadores + Cruzamiento
Para controlar una luz desde 3 puntos, necesitarás dos conmutadores y un cruzamiento.
Esquema de Cableado (Conmutadores + Un Cruzamiento)
Este esquema detalla cómo integrar un interruptor de cruzamiento entre dos conmutadores para un control de tres puntos.
| Componente | Terminal | Conexión |
|---|---|---|
| Primer Conmutador (Lado Fase) | Común (L/P) | Cable de Fase de la instalación |
| Retorno 1 | Cable de ida y vuelta al Terminal de Entrada 1 del Cruzamiento | |
| Retorno 2 | Cable de ida y vuelta al Terminal de Entrada 2 del Cruzamiento | |
| Cruzamiento | Entrada 1 | Cable desde el Retorno 1 del Primer Conmutador |
| Entrada 2 | Cable desde el Retorno 2 del Primer Conmutador | |
| Salida 1 | Cable de ida y vuelta al Retorno 1 del Segundo Conmutador | |
| Salida 2 | Cable de ida y vuelta al Retorno 2 del Segundo Conmutador | |
| Segundo Conmutador (Lado Luminaria) | Común (L/P) | Cable a la Luminaria (entrada de fase de la bombilla) |
| Retorno 1 | Cable desde la Salida 1 del Cruzamiento | |
| Retorno 2 | Cable desde la Salida 2 del Cruzamiento | |
| Luminaria | Entrada de Fase | Cable desde el Común del Segundo Conmutador |
| Entrada de Neutro | Cable de Neutro de la instalación | |
| Tierra (carcasa metálica) | Cable de Tierra de la instalación (si aplica) |
Nota: Se pueden añadir más interruptores de cruzamiento en serie entre los dos conmutadores para aumentar los puntos de control. Simplemente conecta las salidas del primer cruzamiento a las entradas del segundo, y así sucesivamente.
¡Evita este Error!
Nunca conectes directamente la fase o el neutro a los terminales de retorno de un conmutador o cruzamiento. Esto puede causar cortocircuitos o un funcionamiento incorrecto del circuito. La fase solo debe ir al terminal común del primer conmutador, y la salida del último conmutador a la fase de la luminaria.
Consejos Adicionales para una Instalación Exitosa
- Cajas de Registro: Asegúrate de que las conexiones estén bien realizadas y protegidas dentro de cajas de registro adecuadas.
- Cableado Homogéneo: Intenta mantener un código de colores consistente para los cables de ida y vuelta a lo largo de toda la instalación.
- Verificación Final: Una vez terminado el cableado (y con la corriente aún cortada), revisa todas las conexiones. Luego, restablece la corriente y prueba el funcionamiento desde todos los puntos.
- Reglamentación: Consulta la normativa eléctrica local (en España, el REBT – Reglamento Electrotécnico para Baja Tensión) para asegurarte de que tu instalación cumple con todos los requisitos de seguridad.
